日本强伦姧在线观看_国产日本欧美三级精品二区_噜噜综合亚洲av中文无码_国产女人三级av_91五月天中国熟妇_亚洲天堂成人精品_av天堂 手机在线_色屋视频一区二区_丝袜人妻制服丝袜在线_毛片福利导航网站

我國(guó)混凝土工程已經(jīng)蓬勃發(fā)展起來。然而，任何行動(dòng)都有得必有失：當(dāng)出現(xiàn)一種傾向時(shí)，必然會(huì)隱含著另一種傾向。我們?cè)谧鑫覀兊那叭藳]有做過的事，盡管外國(guó)人做過，未必吻合我們的國(guó)情，前進(jìn)中出現(xiàn)一些題目是正常的。發(fā)現(xiàn)題目，才能去解決題目而繼承前進(jìn)。只能見陽(yáng)光，見不得陰影，就是諱疾忌醫(yī)?？茖W(xué)地分析行業(yè)發(fā)展中出現(xiàn)的題目，找出緣故原由并加以解決才是精確的態(tài)度而當(dāng)前的預(yù)拌混凝土確實(shí)存在一些題目。

一、如今的混凝土工程質(zhì)量是提高了照舊退步了？

隨著我國(guó)機(jī)、電和電子工業(yè)的發(fā)展，適應(yīng)預(yù)拌混凝土的發(fā)展的計(jì)量、攪拌、運(yùn)輸?shù)裙に嚧蟠蟮靥岣?，高效減水劑的普遍使用和發(fā)展改變了混凝土的統(tǒng)統(tǒng)：高強(qiáng)、高流態(tài)、高程泵送、在狹小空間的澆筑等等，都已成為可能和實(shí)際；拌和物勻質(zhì)性進(jìn)步，施工方便，因振搗不善而造成的缺陷得以避免，建設(shè)速度大大地加快。另一方面，從總體上看，從業(yè)人員的素質(zhì)低，質(zhì)量管理和控制水平差，以致混凝土結(jié)構(gòu)的質(zhì)量事故和裂縫比曩昔出現(xiàn)得多了，因質(zhì)量而造成供需雙方的糾紛多了。即使面前目今沒有發(fā)生題目，也已存在不少隱患：混凝土配合比的報(bào)告大部分失真；混凝土拌和料運(yùn)到工地后，加水征象普遍；10年前混凝土的骨料都用水洗，如今一部分砂子含泥量高達(dá)7%等等?？磥?，不是提高不提高的題目，而是有得必有失！

二、水泥和混凝土的強(qiáng)度越來越高是提高了照舊退步了？

1）上世紀(jì)70年代水泥高標(biāo)號(hào)是500#，相稱于如今強(qiáng)度等級(jí)的32.5；如今52.5的水泥從強(qiáng)度來說相稱于20年前的625#水泥。但是，曩昔規(guī)定水泥的儲(chǔ)存期為三個(gè)月；而今不再提儲(chǔ)存期，除了需要性外，緊張的在于，儲(chǔ)存期不到一個(gè)月后，52.5水泥的強(qiáng)度就會(huì)和42.5水泥的強(qiáng)度相差無(wú)幾，而且用戶反映“不好用了”。

2）有了高效減水劑，實(shí)現(xiàn)混凝土的高強(qiáng)已經(jīng)不是難事，混凝土得以用到高層和大跨結(jié)構(gòu)。人們對(duì)高強(qiáng)混凝土覺得還不夠過癮，時(shí)尚的是崇拜和尋求“超高強(qiáng)”、“特超高強(qiáng)”?；炷?天甚至3天，強(qiáng)度達(dá)到28天設(shè)計(jì)強(qiáng)度值的100%，一樣平常都能做到，但是后期強(qiáng)度不增加了，開裂敏感性增大了，對(duì)缺陷的自愈能力降落了，混凝土結(jié)構(gòu)的耐久性又將如何保證？

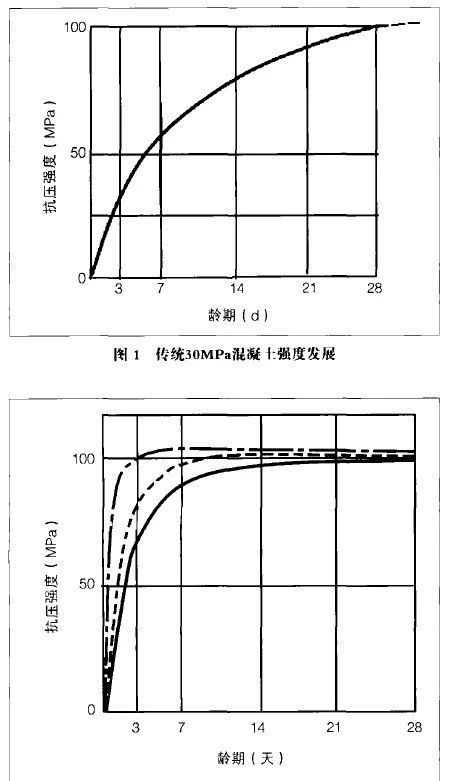

圖1是傳統(tǒng)的混凝土強(qiáng)度正常發(fā)展規(guī)律：相對(duì)于28天的100%，3天約30%；7天約60%。圖2中，C50以上的混凝土強(qiáng)度3天就可達(dá)約70%，14天可達(dá)90%；假如混凝土7天強(qiáng)度就達(dá)到100%，則到了28天就增加的很少，甚至幾乎不增加；假如3天就達(dá)100%，則7天還能長(zhǎng)一點(diǎn)，28天就基本不長(zhǎng)了，甚至?xí)箍s。

美國(guó)的Withy在威斯康辛大學(xué)從1910年開始了50年水泥凈漿、砂漿和混凝土的實(shí)驗(yàn)計(jì)劃，澆筑了室內(nèi)和室外混凝土。分別于1910年、1923年和1937年3個(gè)不同時(shí)間成型了5000多個(gè)試件。Washa和Wendt于1975年發(fā)表了這些試件觀測(cè)50年的效果。效果是：1923年用Blaine細(xì)度為5775px2/kg的水泥配制的混凝土28天強(qiáng)度為21MPa，25年強(qiáng)度達(dá)到52MPa；1937年用當(dāng)時(shí)的快硬水泥配制的混凝土28天強(qiáng)度為35MPa，5年達(dá)到53MPa，10年后強(qiáng)度開始倒縮，25年強(qiáng)度就倒縮至45MPa，比水化慢的混凝土25年強(qiáng)度還低。當(dāng)時(shí)的快硬水泥與當(dāng)今美國(guó)的I型水泥和II型水泥礦物組成與細(xì)度相稱（C3S為57%，勃氏比外觀積為380㎡/kg，我國(guó)常用水泥也如此）見圖3。

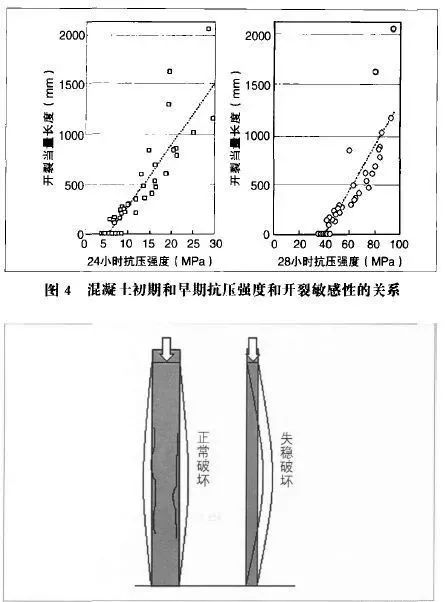

3）凡是進(jìn)步早期強(qiáng)度的措施對(duì)混凝土后期性能都會(huì)有損害，這已是國(guó)內(nèi)外專家的共識(shí)。前RILEM主席、德國(guó)混凝土專家RupertSpringenschmid證實(shí)控制混凝土12小時(shí)抗壓強(qiáng)度不超過6MPa，就可以避免混凝土的早期開裂；我國(guó)混凝土專家黃士元經(jīng)過試驗(yàn)得出結(jié)論：可用混凝土24小時(shí)抗壓強(qiáng)度不超過12MPa來控制混凝土的早期開裂（見圖4）。

4）高強(qiáng)是為了減小構(gòu)件斷面，例如高度肯定的混凝土柱子，強(qiáng)度越高，柱子可做得越細(xì)，但是，柱子的高度與其小斷面尺寸的比例還受“壓桿穩(wěn)固”題目的限定（見圖5的示意）。對(duì)肯定高度的柱子來說，有個(gè)小斷面的要求，也就是說，對(duì)強(qiáng)度的要求是有限的。有人說，“目前房屋建筑應(yīng)用的超高強(qiáng)混凝土達(dá)到180MPa”，這有需要嗎？看來不是提高不提高的題目，而是有利必有弊，各有各的用途，必要詳細(xì)題目詳細(xì)對(duì)待。

5）水泥如今“不好用”，應(yīng)當(dāng)說重要是用戶誤導(dǎo)的效果。因?yàn)?/span>進(jìn)步混凝土的強(qiáng)度的要求，100多年來水泥的發(fā)展目標(biāo)除了降低能耗之外，重要就是尋求強(qiáng)度。從煅燒工藝上進(jìn)步熟料強(qiáng)度已取得成效，但是畢竟有限，當(dāng)前水泥強(qiáng)度的進(jìn)步還離不開粉磨得細(xì)致和八門五花的助磨劑、加強(qiáng)劑。于是在為混凝土進(jìn)步強(qiáng)度的同時(shí)，也帶來了損害耐久性的隱患。解鈴還須系鈴人！關(guān)鍵的是必要從用戶這里變化傳統(tǒng)的觀念。

6）無(wú)論如何，既然有利有弊、有得有失，我們總是應(yīng)當(dāng)看見并盡量避免或削減弊和失，取得更大的提高，盡量避免進(jìn)一步退兩步。
